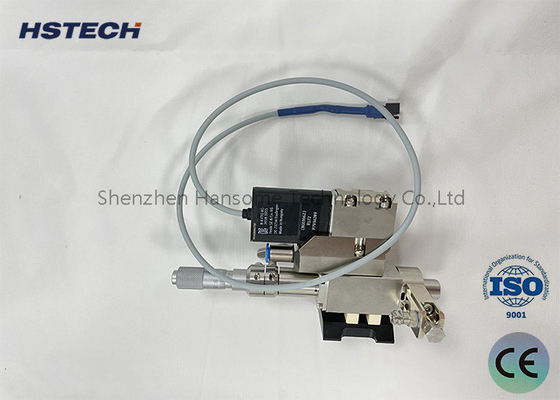

PT100 PUR Jetting Valve HS-PF-PUR30CC Dispensing Valve voor SMT/FPC/PCB assemblage

PT100 PUR Jetting Valve HS-PF-PUR30CC Dispensing Valve voor SMT/FPC/PCB,assemblage

Inleiding
De PUR Jetting Valve is een apparaat dat wordt gebruikt om polyurethaanlijm (Polyurethane Adhesive) of vergelijkbare vloeibare materialen met een hoge viscositeit nauwkeurig te sproeien.automobielindustrie, lucht- en ruimtevaart en andere industriële gebieden die een nauwkeurige lijmtoepassing vereisen.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Het heeft de volgende belangrijkste kenmerken en functies:

1.High-precision jetting: PUR Jetting Valve maakt gebruik van geavanceerde jettingtechnologie om de hoeveelheid, snelheid en positie van lijminspuiting op een zeer precieze manier te regelen.Deze nauwkeurigheid maakt het geschikt voor toepassingen die een hoge precisie van lijm toepassing vereisen, zoals het bevestigen en afdichten van precisiecomponenten.

2.Verstelbaarheid en programmeerbaarheid: De apparatuur heeft verstelbare sproeiparameters, zoals de sproeidruk van de lijm, de sproeitijd van de lijm en de sproeiwijze.Dit stelt de exploitanten in staat om te finetunen en te optimaliseren op basis van specifieke toepassingsbehoeftenSommige PUR-spuitkleppen hebben ook programmeerbare functies, die meerdere kleefstofbespuitingsmodi en -paden kunnen vooraf instellen om zich aan te passen aan verschillende procesvereisten.

3Efficiënte productie: PUR Jetting Valve heeft een snelle lijmsproeisnelheid en reactietijd om de productie-efficiëntie te verhogen.kan snel en nauwkeurig de lijmcoatingstaak voltooien, en de productiecapaciteit en de efficiëntie van de productielijn te verbeteren.

4Sterke aanpassingsvermogen: PUR Jetting Valve is geschikt voor lijmmaterialen met een verscheidenheid aan viscositeit en fluiditeit, waaronder polyurethaanlijm, epoxylijm, siliconenlijm, enz.De flexibiliteit van het ontwerp van het mondstuk en de klep maakt het mogelijk om het aan te passen aan verschillende lijm eigenschappen en toepassingsbehoeften.

5.Zelfreinigende functie: sommige geavanceerde PUR-straalkleppen hebben een zelfreinigende functie, die residuele lijm in het mondstuk kan verwijderen door het spoelen van reinigingsvloeistof of gas,vermindering van verstopping en onderhoudswerkzaamheden.

Beginsel en controle

30CC PUR-stroomklep
1.De PUR-injectie klep bestaat uit een trommelverwarmingsmodule, een onder druk geplaatste kapmodule, een spuitstukverwarmingsmodule, een stroompadmodule, een klepbodymodule en een warmteafvoermodule.

2.De modules voor het verwarmen van de vaten dragen de vaten en de eenfasige verwarming met controleerbare temperatuur mee.

3De drukkap module verzegelt en onder druk zet de trommel en regelt de uitgangsdruk via de controller.

4De warmteafvoermodule verdrijft de warmte en vermindert het geluid van de klep.

5.De piezo-elektrische injectie klep is modulair ontworpen, het deel dat met de gel in contact komt, is ontworpen als de loopmodule,en het deel dat niet in contact is met de gel is ontworpen als de klepcarrosserie-module.

6De stroompadmodule kan worden gewijzigd om aan de dispenseringseisen in verschillende toepassingen te voldoen.

7.Diameter van het spuitstuk in serie (van 40 μm tot 500 μm).

8De sproeiers zijn ingedeeld in vlakke straal, naald en verlengstuk.

9.Runner-modules moeten regelmatig worden gereinigd in een ultrasone reiniger. De afdichtingen mogen niet in organische oplosmiddelen worden ondergedompeld. Speciale gereedschappen zijn nodig om de sproeiers te reinigen om schade aan de sproeiers te voorkomen..

Stroomklepcontroleur
1Het touchscreen bedient de piezo-elektrische injectie klep en het afgietsysteem, ondersteunt MES-communicatie, krachtig, veilig en betrouwbaar.

2Het aanraakscherm gebruikt een grafische besturingsmodus, de componenten van het afleveringssysteem en de besturingsfunctie worden grafisch weergegeven, wat beknopt en intuïtief is.

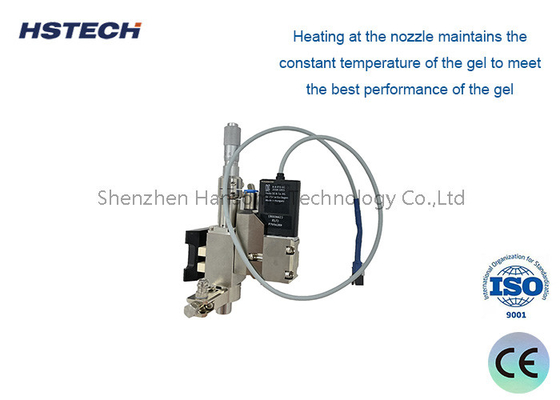

3.Verwarmingsinrichting met spuitstuk: de spuitstuk moet voor het afgieten worden verwarmd tot een geschikte temperatuur.

4Verwarming bij de spuit houdt de gel op constante temperatuur om de beste prestaties van de gel te bereiken.

Verwarming met spuitstukken en vaten

1.Het spuitstuk moet voor het uitdelen worden verwarmd tot een passende temperatuur.

2Verwarming bij de spuit houdt de gel op constante temperatuur om de beste prestaties van de gel te bereiken.

Specificatie

Voordelen

1De vatverwarming is geschikt voor 30cc, 100cc, 300cc warm gesmolten lijm met verschillende volume.

2Modulaire opzet, gemakkelijk te vervangen onderdelen, eenvoudige debugging, breed scala aan procestoepassingen.

3Het spuitvolume kan nauwkeurig zijn tot 0,3 nL, de consistentie van de spots van het spuitlijm is tot 98% nauwkeurig.

4. Minimum 0,17 mm lijnbreedte, minimaal 0,15 mm vlekdiameter van warm gesmolten lijm spuitproces kan worden gerealiseerd.

5Kan op elk platform op de markt passen.

Toepassingsgebied

SMT/FPC/PCB, assemblage, flat panel display assembly, halfgeleiderverpakking, LED-industrie, medische apparatuurindustrie, lingerie-industrie zonder markering.
