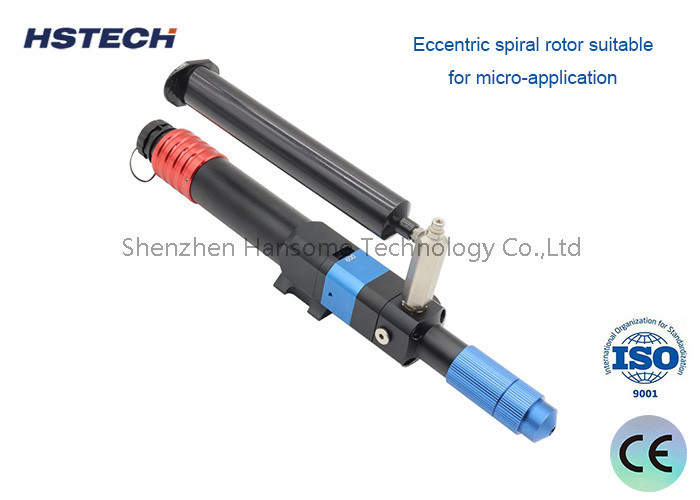

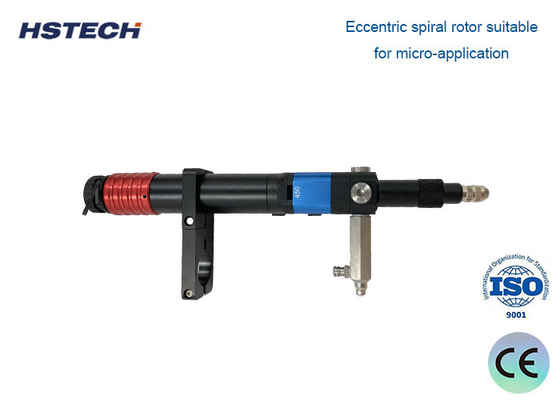

Lichte spuitklep voor micro-toepassingen

Eénbuis schroefklep excentrische schroefrotor dispenseerklep

Inleiding tot de machine

Single Tube-schroefkleppen zijn precisie-volumetrische meet- en transportproducten die geschikt zijn voor een verscheidenheid aan kwantitatieve transportvoorvallen met hoge precisie.Eencomponente schroefpomp heeft een spiraalvormige structuur, schroef en stator zijn zelfverzegelend ontwerp, schroef draait in de statorholte om kwantitatieve transportfunctie te realiseren.en heeft geen invloed op de kenmerken van het medium. tegelijkertijd kan worden omgekeerd door de motor zuig terug, gemakkelijk te realiseren van de lijm breuk, de perfecte oplossing voor het dispenseren van het proces van druppelen, trekken van het probleem.

1Volumetrische vloeistoftransport

2.Servo motor aandrijving

3.Eccentrische spiraalrotor geschikt voor micro-toepassingen

4.Stator met uitstekende corrosiebestendigheid

5.Lachtgewicht dispensatieventiel voor micro-applicaties

6Geschikt voor gel met een lage tot hoge viscositeit

7.Stabiel lijmvermogen en een hoge precisie van de afgifte.

8Geen druppel- of trekproblemen.

Werkingsbeginsel

1Het volumetrische meet- en vulsysteem van de enkelbuis schroefklep (eenvoudig schroefklep) is gebaseerd op het principe van de oneindige zuiger, met een hermetisch ontwerp tussen de rotor en de stator,en de rotor die in de statorkern draait om de kwantitatieve levering van het colloïde te bereiken voor vloeistoffen met een lage tot hoge viscositeit van de vloeistof.

2De kern van iedere toepassing is gebaseerd op volumetrische pompen die de drukstabiliteit en de lineaire eigenschappen van de pomp kunnen waarborgen.bepaling van de relatie tussen de pompsnelheid, tijd en doorstroming, zodat het constante materiaal kan worden gemeten door de tijd of door de rotatiesnelheid van de pomp.

3Van laag tot hoog viscositeits, slijtagebestendige en hoog gevulde vloeistoffen die gevoelig zijn voor structuur, wordt de afgifte niet beïnvloed door de viscositeit.

Stator en rotor voor schroefkleppen
1. De stator kern is gemaakt van FFKM, FKM, NBR, optioneel. De stator behuizing is gemaakt van AL 7075 en het oppervlak is fijn gemaaid na roterende frees om de hoge oppervlakte afwerking te verhogen.Het oppervlak wordt na cycloonslijpen fijn geslepen om de hoge oppervlakte afwerking te verhogenDe statorkern en de statorbehuising zijn gegoten om de nauwkeurigheid van de stator- en rotorfit te waarborgen.
2Het materiaal van de aandrijfas is SUS304, het oppervlak is fijn geslepen na bewerking met CNC-draaibank om de hoge oppervlakte afwerking te vergroten (0,40).die ervoor zorgt dat de schroef niet wordt verstikt door de hoge snelheidsrotatie van de aandrijflijn (de maximale snelheid kan tot 2.2 omwentelingen/seconde).
3Het materiaal van de schroef is geïmporteerd roestvrij staal.met een breedte van niet meer dan 30 mm,Ook keramisch materiaal is verkrijgbaar.
4De combinatie van rotor en stator vormt een afgesloten ruimte, en de motor extrudeert doorlopend lijmdeeltjes door de rotor te draaien om een stabiel spuitend effect te vormen.

Specificatie

Productkenmerken en voordelen

Hoge precisie bij het afleveren van lijm

Het gebruik van servomotor aandrijving en excentrische schroefstaaf voeding, zodat de lijm kan continu en stabiel output.

Een breed scala aan lijmviscositeiten en spuitvolumes

Door de snelheid van de motor en de gasdruk aan te passen, kunnen verschillende lijmviscositeiten worden afgeleverd en de hoeveelheid lijmspuit snel worden gewijzigd.

Geen druppelen en trekken van lijm

De motor keert om en zuigt terug, waardoor het probleem van druppelend en trekend lijm gemakkelijk wordt opgelost.

Grote aanpasbaarheid van de stator

De stator is bestand tegen middelmatige corrosie en heeft een lange levensduur, wat de totale eigendomskosten van de gebruiker aanzienlijk vermindert.

Volumetrische meting

Echte volumetrische transport, de doorstroming wordt niet beïnvloed door drukveranderingen.

Hoge uitgangsdruk

Uitgangsdruk van een enkele pomp ≥ 20 bar

Toepassingsgebieden

Automobilerij, elektronica, ruimtevaart, hernieuwbare energie, voedingsmiddelenindustrie, farmaceutische industrie, biotechnologie, 3D-printen
