High Speed 3 Axi Single Platform Tabletop PCBA Router Machine voor elektronische assemblage

Merknaam:	HSTECH
Modelnummer:	HS-RM-F500
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union,
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

Tafel PCBA Router machine

Garantie:

1 jaar

Controle:

Aanraakscherm

Relaismerk:

Schneider

Opto-elektronische schakelaar:

Omron

Materiaal:

Aluminiumlegering

Controlesysteem:

PLC

Stroomverbruik:

200W

Verpakking Details:

houten kast

Levering vermogen:

50 stuks per maand

Productbeschrijving

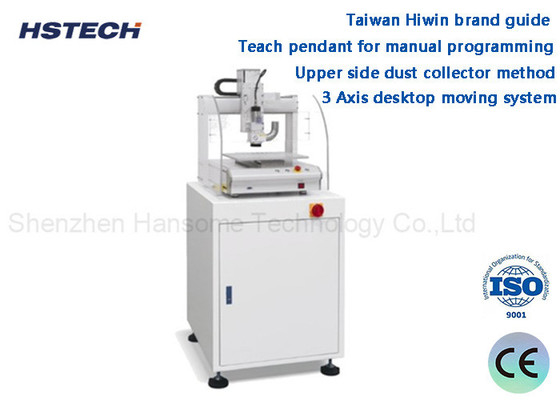

High Speed 3 Axi Single Platform Tabletop PCBA Router Machine voor elektronische assemblage

Invoering van de machine:

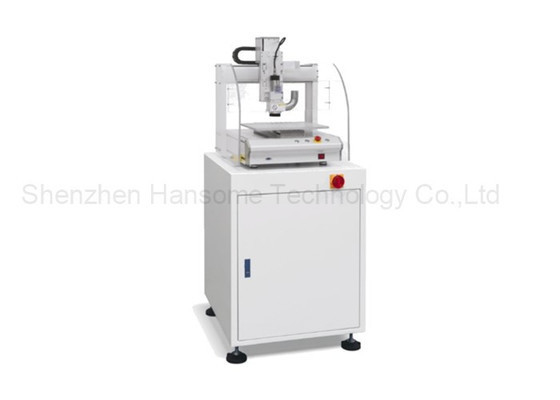

Deze machine RM-F500 is een verticale pcb-routermachine, de machine bestaat uit twee delen, het onderste deel is de structuur en het bovenste deel is een tabletop 3-assige bewegende pcb-separatiesysteem.De scheiding systeem gebruik van de leer doos voor handmatige programmeringHet is een kosteneffectief pcb-router systeem.

Compact ontwerp

De hele machine is klein in omvang, bezetten slechts 0,5-1m2
met een gewicht van niet meer dan 50 kg
Gemakkelijke en flexibele inzet in een laboratorium of kleine productiewerkplaats

Hoogprecisieverwerking

Aanpassing van CNC-systeem met hoge precisie en servomotor
In staat om ±0,05 mm positiegenauigheid en ±0,1 mm herhaalde positiegenauigheid te bereiken
Zorg voor een stabiele en betrouwbare kwaliteit van de verwerking van PCBA-platen

met een vermogen van niet meer dan 10 kg

Kan PCB-circuitsnijden, boren, frezen en andere verwerking uitvoeren
Ondersteuning van de verwerking van PCBA-platen van verschillende materialen, zoals FR4, CEM-3, enz.
geschikt voor de snelle verwerking van kleine partijen van PCBA-platen

Intelligente besturing

Het gebruik van een vriendelijke touchscreen bedieningsinterface
Online programmering van verwerkingsparameters en realtime monitoring van het verwerkingsproces
Ondersteuning van meerdere downloadmethoden zoals USB en netwerk

Geautomatiseerd ontwerp

Geïntegreerde automatische laden en lossen, luchtstroomkoeling en andere functies
Verbeter de verwerkingsefficiëntie en verlaag de arbeidskosten
met een vermogen van niet meer dan 50 W

Makkelijk te onderhouden

De onderdelen kunnen snel worden ontmanteld voor dagelijks onderhoud
Door standaard mechanische onderdelen te gebruiken, zijn reserveonderdelen gemakkelijk te verkrijgen en goedkoop
Lange levensduur, geschikt voor langdurig gebruik door kleine en middelgrote ondernemingen

Kenmerken:

3 axis desktop verplaatsingssysteem.
Leer de hanger voor handmatige programmering.
High speed routing spindle, snelheid 20000~40000 t/min.
Taiwan Hiwin merkgids, zorg ervoor dat het bewegende systeem nauwkeurigheid en glad.
Boven met de stofverzamelaar, zorg dat het platform schoon is.
Geschikt voor het ontmantelen van rechte lijnen, bogen en cirkelvormige verbonden planken.
Gesloten operatiekamer, beveiligd en geruisloos.

Specificatie:

Model	RM-F500
Structuur	Eén spin, één platform.
Efficiëntie van het snijden	270220mm ((xY)
Snijdtypen	Rechte lijn, boog, cirkel
Bewegingssnelheid	X/Y/Z-as 30025090mm/s
Methode voor stofverzameling	Hoogste collectie
Spindel	20000 tot en met 40000 tpm
Routing Spindle	Max. 40000 tpm
Snij snelheid	1-100 mm/s aanpassing
Snijnauwkeurigheid	± 0,03 mm
Herhalingsnauwkeurigheid	±0,01 mm
Programmeren	Onderwijsdoos
Externe aansluiting	USB
Routerkit	Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal
Stroomvoorziening	220V/110V,50/60Hz
Dikte van het bord	0.8-3 mm
Grootte van de stofverzamelaar	600500500 mm
Vermogen van de stofverzamelaar	750W, 1 pk
