Automatische PCB-router voor onderkant van de routingmachine met ERP-systeemcompatibiliteit

Merknaam:	HSTECH
Modelnummer:	RM-F550
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	20 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Offline PCBA Router machine

Platform:

Dubbel.

Werkplatform:

300*350mm

Herhalingsnauwkeurigheid:

±0.01

Snijnauwkeurigheid:

±0.03

Afmetingen van de machine:

1200*1050*1440mm ((L*W*H)

Verpakking Details:

Houten verpakking

Levering vermogen:

20 sets per maand

Productbeschrijving

Automatische onderkant routing pcb router machine met ERP-systeem compatibiliteit

Inleiding

Deze machine is een ingebouwde PCBA-automatische bedradingsmachine, speciaal ontworpen voor de automatische bedrading aan de onderzijde van PCBA's die aan de armature zijn bevestigd.de machine is uitgerust met een spuitstuk dat suiging gebruikt om de PCBA strak aan de armature te bevestigen, waardoor de scheiding van geperforeerde gaten, gebogen PCB's en andere onregelmatig verbonden PCB's gemakkelijker wordt.

Kenmerken

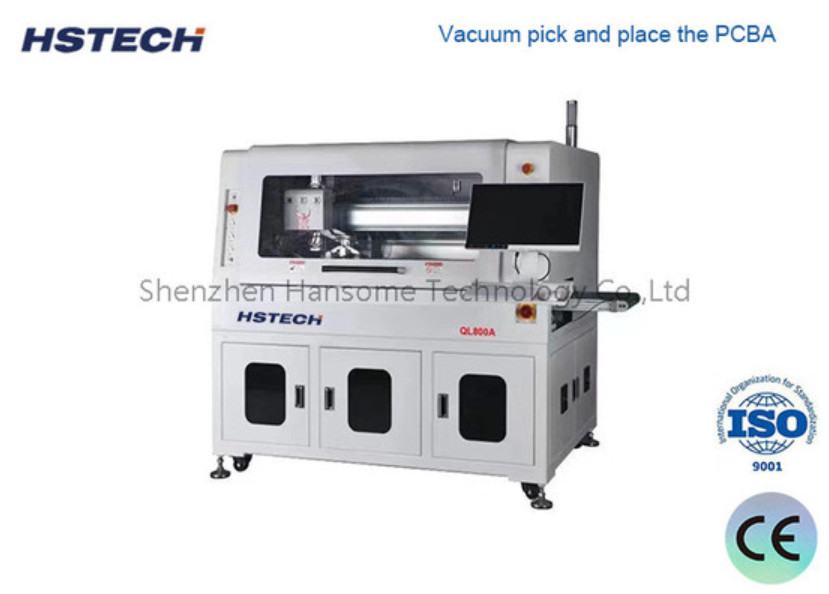

1.Vacuum Pick & Place PCBA
2.Bottom snijden
3.Dualplatformsnijden
4.Broken mes detectie
5.Automatische lijnverbinding
6.SPC-statistieken en ERP-matching
7.Kan worden uitgerust met: automatische meswisseling, explosiebestendige stofzuiging, luchtbewaking

Technische details

Model	QL800A
Maximale PCB-grootte	260x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Transmissiehoogte	900 ± 50 mm
Vervoerrichting	Links naar rechts
Transportsnelheid	1500 mm/s (max) Instelling
Laadmodus	Vervoergeleidingsspoor van het sectietype
Aanpassing van de spoorbreedte	Automatisch
Communicatie-interface	SMEMA
PCB-positionering	Positionering van de armaturen
Verzamelsysteem	Vacuümzuigopname
Snijspindel/snelheid	60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk)
Koeltype	Zelfkoud type
Automatische gereedschapswisseling	niet-verplichte
Breek het mes.	- Ja, dat klopt.
Scheidingssnelheid	5-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Flesseringskit	φ0,8~φ3,0 rechtse rotatie, staal van wolfraam
Herhalingspositie-nauwkeurigheid	±0,1 mm
Coördinatie van de snelheid	1000 mm/s
Type plaat	ESD-bandvervoer / batch-paneel forwarding unit
Inzameling van afvalstoffen	Inzameling van afvalkasten
Programmering van procedures	GERBER tekeningen importeren/bewerken programma via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V, 50/60Hz, 3 kW
Maatwerkgrootte	1500 x 850 x 1600 mm
Gewicht	Ongeveer 800 kg

Maatwerkgrootte

HSTECH

Ondergrote routing en stofverzamelaar

HSTECH

Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van machine kalibratie,compensatie en positionering,met een hoge stabiliteit en anti-verstoring capaciteit.

HSTECH

Omnipotentie vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.

HSTECH

Het is een composiet ontladingssysteem, met behulp van de ESD antistatische band om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, waardoor veel ruimte wordt bespaard met deze methode.

HSTECH
