High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden

High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden

Merknaam:	HSTECH
Modelnummer:	AR-7
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

De Routermachine van Mini Offline PCBA

Materiaal:

Platen van metaal

Inrichting:

Nodig

Stroomvoorziening:

AC380V, 50/60HZ

Communicatie:

SMEMA

Het werk lijstgrootte:

50*50~410*460mm

PCBA-ladingsmethode:

Handleiding

Stofcollector:

Bodeminzameling

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Productbeschrijving

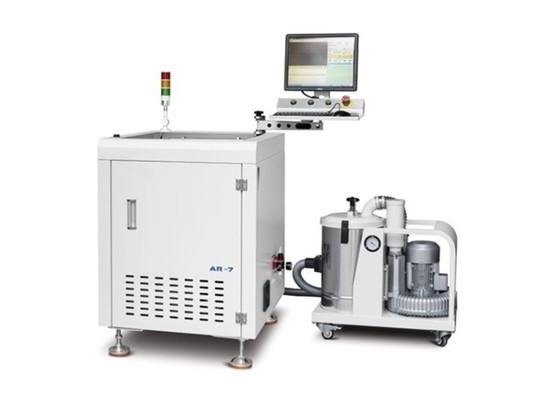

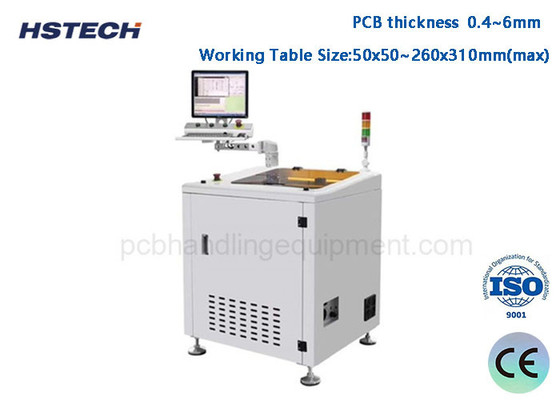

High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden

Inleiding

Het is een routingmachine die speciaal wordt gebruikt voor de productie van kleine partijen of persoonlijke PCBA's, voornamelijk voor nauwkeurig snijden en segmenteren van PCB's met gemonteerde componenten.Het realiseert hoge precisie en herhaalbaarheid verwerking door middel van CNC-controle.

Kenmerken

1Offline automatische scheiding.

2Het is een mini PCBA-router, geschikt voor kleine PCB's, en een oplossing voor het besparen van fabrieksruimte.

3, op maat gemaakte armaturen.

4, PC en CCD visie systeem.

5Programmering met compensatie en stofverzameling.

6, Beschikbaar voor max 410-510 mm PCBA.

7, Flexibel voor het snijden van twee verschillende soorten produkten.

8, Open platform voor handmatig voeden en lossen, kan ook worden uitgerust met optionele mechanische arm (robot).

Specificatie

Model	AR-7	AR-7 mini
Stroomvoorziening	AC380V, 50/60Hz, 3 kW
Werkgrootte	50x50~410x460 mm (maximaal)	50x50~260x310mm (maximaal)
Laadmodus	Handleiding
Snijspindel/snelheid	5000 tot 60.000 t/min
PCB-dikte	0.4-4mm
Scheidingssnelheid	1-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Bevestigingstype	Vervaardiging
Programmeren	Visieonderwijs, inline programmering
Flesseringskit	φ0,8~φ3,0 rechterzijde, staal van wolfraam
Methode voor het opvangen van stof	Onderdolverzameling
Stofverzamelaar	3 fasen, 380V, 1,2 kW
Geluid	< 75 dB
Controlesysteem	Industriële pc's
Spindelmerk	Duits merk, Sycotec 4025
Servomotor	A5-serie
Bewegingscontrole	4 asbewegingsbediening
Schroef met lood	C5 slijpschroeflood
Lineaire gids	P rang stilte gids
Camera	Duitse merk Imaging 40W industriële camera
Maatwerkgrootte	700800930 mm	500650930 mm
Scherm	17 inch.

High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden 0

High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden 1

Typische toepassingsscenarios

Persoonlijke of kleine elektronische zelfgemaakte productie, zoals het maken van je eigen PCB-circuit board.
Productie van kleine PCBA-partijen, geschikt voor snel prototyping en kleine testproductie.
Snijden en splitsen van PCB's bij het repareren of aanpassen van elektronische producten.
Onderwijs laboratorium, laat studenten begrijpen PCBA verwerkingstechnologie.

Verpakking en levering

Posten	PCBA-routermachine
Pakket	1 verpakking in één houten doos als veiligheid
Externe dimensie	700800930 mm
Gewicht	ongeveer 75-100 kg
Aflevering	ongeveer 20 werkdagen
Betaling	D/P, T/T, Western Union, MoneyGram
Haven	Shenzhen
Verzending	A.Door koerier: 4-7 werkdagen bij speciale aanbieding
	B.Vliegtuig: 7 werkdagen op de aangewezen luchthaven
	C.Op zee: 20-25 werkdagen in de aangewezen haven
