Hoge precisie 4-assige bewegingscontrole Offline PCB-routermachine voor PCB-productie

Hoge precisie 4-assige bewegingscontrole Offline PCB-routermachine voor PCB-productie

Deze machine RM-F550 is een nieuw ontwikkelde Router Machine.De machine neemt een zeer stabiel platform om de werknauwkeurigheid te waarborgen, is het werkplatform 300*350 mm groot.

De machine biedt gebruikersvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering en kan ook het depanelingproces detecteren.

Offline PCB-router is een apparaat dat wordt gebruikt voor het snijden en trimmen van printplaten (PCB's).De belangrijkste functie van de offline PCB-router is het snijden van de randen van het PCB en het uitvoeren van fijn trimmen op het oppervlak van het PCB.

De belangrijkste kenmerken zijn de volgende:

Hoge precisieverwerking: het CNC-besturingssysteem met hoge prestaties wordt gebruikt om PCB-contouren en gatenposities met hoge precisie te snijden en het oppervlak fijn te slijpen.

Sterke flexibiliteit: het kan zich automatisch aanpassen aan PCB's van verschillende maten en vormen om zich aan te passen aan verschillende soorten printplaten.

Hoge mate van automatisering: uitgerust met automatische hoppers en klemsystemen, realiseert het automatisch laden en lossen en verwerken van PCB's, waardoor de productie-efficiëntie wordt verbeterd.

Eenvoudige werking: het gebruikt een mens-machine-interface en kan verwerkingstaken uitvoeren door middel van eenvoudige programma-instellingen.

Hoge betrouwbaarheid: het heeft een mechanische structuur van hoge kwaliteit en een elektronisch besturingssysteem, met een goede herhaalde positioneringsnauwkeurigheid en levensduur.

Kostenbesparing: Het vervangt handmatig snoeien en vermindert de arbeidskosten aanzienlijk.

Verbeter de productkwaliteit: Precise verwerkingstechnologie kan de dimensie-nauwkeurigheid en de oppervlakteafwerking van PCB waarborgen en de productkwaliteit verbeteren.

Hoofdkenmerken:

1, Biedt klanten een hoge prestatie, hoge stabiliteit en veiligheid industriële apparatuur, met behulp van een hoge precisie lineaire gids, besturingskaart, en servomotor.

2, 4 as bewegingsbesturing baseren op de hoge resolutie CCD vicual alignment, gebruik dubbel platform om de productie efficiënter te maken.

3, Duitse merk routing spindle, snelheid bij 40000~60000 rpm.

4, Taiwan Hiwin merkgids, zorg ervoor dat het bewegende systeem nauwkeurigheid en glad.

5Na het snijden van een bepaalde afstand, zal het automatisch stijgen en dalen naar de positie van een ander ongesneden mes.

6, Geschikt voor het ontmantelen van rechte lijnen, bogen en cirkelvormige verbonden planken.

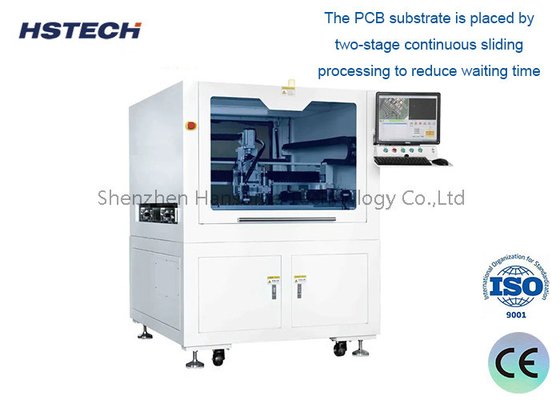

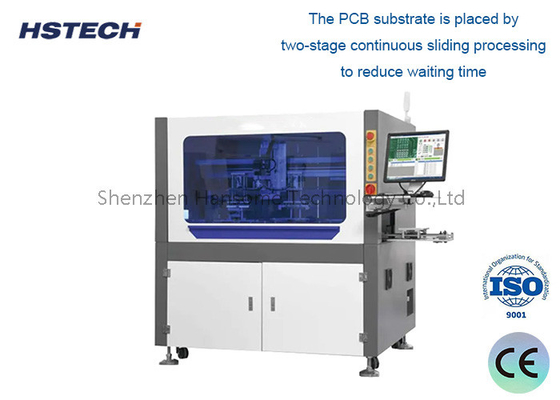

7Het PCB-substraat wordt geplaatst door middel van tweefasige continue schuifbewerking om de wachttijd te verkorten en de productie te verhogen.

Verzetting:

Toepassing:

met een vermogen van niet meer dan 50 W
Offline PCBA-routers kunnen snel en nauwkeurig circuitlijnen en contouren op PCBA snijden.
Het kan verschillende complexe snijprocessen van circuits voltooien en de productiekwaliteit van PCBA verbeteren.

Boordsegmentatie:
De router kan nauwkeurig meerdere met elkaar verbonden PCBA-boards snijden en scheiden.
Zorg ervoor dat de randen van elk PCBA-bord vlak zijn en de grootte consistent is, wat handig is voor latere testen en montage.

Hoolverwerking:
De router kan verschillende gaten op PCBA nauwkeurig verwerken, waaronder door gaten, blinde gaten, begraven gaten, enz.
Er moet voor worden gezorgd dat de grootte, de positie, de helling en andere indicatoren van het gat aan de vereisten van het proces voldoen.

Sluiting:
De router kan slots van verschillende vormen op PCBA snijden, zoals slots voor de installatie van componenten.
Verbeter de structurele sterkte en de warmteafvoer van PCBA.

Randebeugel:
De router kan fijn snoeien en kamperen aan de randen van PCBA.
Zorg ervoor dat de randen van de PCBA vlak en glad zijn om schade tijdens contact te voorkomen.

Geautomatiseerde productie:
Offline PCBA-routers kunnen een goede coördinatie met andere apparatuur op de productielijn bereiken.
Verbeter het automatiseringsniveau van PCBA-verwerking en verhoog de productie-efficiëntie.
