Nieuwe ontwikkelde hoogprecisie pcb router machine met dubbele platform voor depaneling

Nieuwe ontwikkelde hoogprecisie pcb router machine met dubbele platform voor depaneling

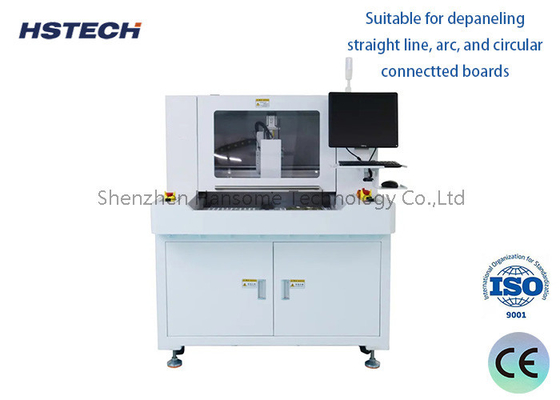

Deze PCB Router machine RM-F550 is een nieuw ontwikkelde Router Machine.De machine neemt een zeer stabiel platform om de werknauwkeurigheid te waarborgen, is het werkplatform 300*350 mm groot.

De machine biedt gebruikersvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering en kan ook het depanelingproces detecteren.

Deze pcb-separator heeft een x,y,z servomotor en aandrijfsysteem en een kogelschroef, een lineaire geleidingsrail, zodat de machine soepel en nauwkeurig kan werken, met een bewegingsnauwkeurigheid van minder dan 0,01 mm, en een route-nauwkeurigheid van dan 0.05 mm.
De machine is uitgerust met een hoge resolutie CCD.gebruik direct leren programmeringsmethode met crosscursor van CCD, zeer gemakkelijk te bedienen, software kan punt, lijn, boog, cirkel enz. commando uitvoeren om verschillende vormen van paneelbord te snijden, het heeft markeringspositiefunctie,kan automatisch de coördinatenverschuiving corrigeren wanneer de PCB-positie verandert..Industriële pc, Windows systeem en volledig Engels zelf ontwikkelde software maakt programmeren en bedienen zeer gemakkelijk.Buitenste stilte stofzuiger zorgt voor een schone en geruisarme werkomgeving .Flessen kan worden gebruikt als 2 of 3 sectie, gewoon de parameter op de software instellen, het heeft zeer verlengd frees s' levensduur.Uitgerust met een antistatische ionisatieventilator die statische stoffen kan verwijderen en stof kan verwijderen

Hoofdkenmerken

2, 4 as bewegingsbesturing baseren op de hoge resolutie CCD vicual alignment, gebruik dubbel platform om de productie efficiënter te maken.

3, Duitse merk routing spindle, snelheid bij 40000~60000 rpm.

4, Taiwan Hiwin merkgids, zorg ervoor dat het bewegende systeem nauwkeurigheid en glad.

5Na het snijden van een bepaalde afstand, zal het automatisch stijgen en dalen naar de positie van een ander ongesneden mes.

6, Geschikt voor het ontmantelen van rechte lijnen, bogen en cirkelvormige verbonden planken.

7Het PCB-substraat wordt geplaatst door middel van tweefasige continue schuifbewerking om de wachttijd te verkorten en de productie te verhogen.

Verwijdering

Toepassingen

met een vermogen van niet meer dan 50 W
Met behulp van CNC-snijtechnologie met hoge precisie is het mogelijk om nauwkeurig langs de contour van de PCBA te snijden.
Dit zorgt voor de nauwkeurigheid van de PCBA-grootte en verwijdert overtollig randmateriaal.

PCBA-trimming:
Op basis van contour snijden kan het PCBA-oppervlak fijn worden afgesneden en geborsteld.
Dit draagt bij tot het verbeteren van de uiterlijke kwaliteit van de PCBA en de betrouwbaarheid ervan.

Verwerking door perforatie van PCB's:
Offline routingmachines kunnen ook worden gebruikt om extra gaten op de PCBA te verwerken, zoals montage stud gaten.
Deze precisie-perforatieverwerking is gunstig voor de daaropvolgende installatie en montage van de PCBA.

Reparatie van onderdelen:
Tijdens het PCBA-productieproces kunnen soms een klein aantal componenten beschadigd of verkeerd uitgelijnd raken.
Offline routingmachines kunnen deze problemen oplossen, zoals ontmantelen en opnieuw plakken, opnieuw solderen, enz.

Testmonsterproductie:
Offline routingmachines kunnen worden gebruikt om een klein aantal PCBA-monsters of proefproducten te produceren.
Dit is gunstig voor procesverificatie en -tests vóór massaproductie.

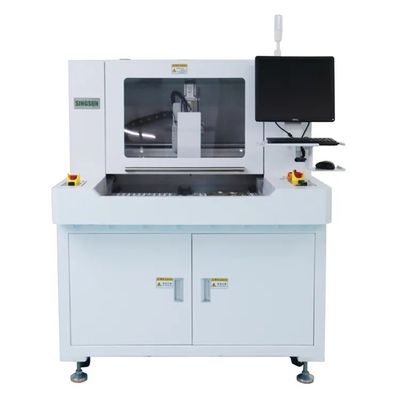

Detail van de machine
