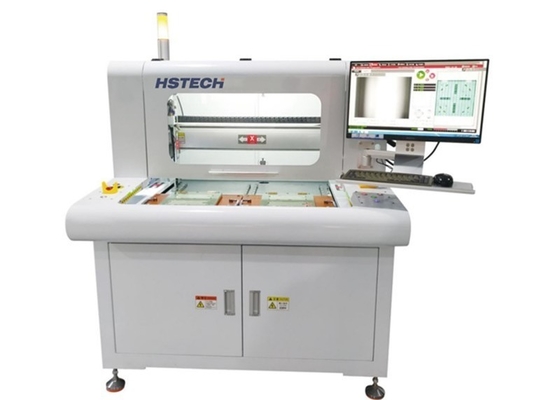

Duitse Basler Camera PCB Router Machine met dubbele tafel voor nauwkeurige programmering

Duitse Basler Camera PCB Router Machine met dubbele tafel voor nauwkeurige programmering

Merknaam:	HSTECH
Modelnummer:	RM-288
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union
Toeleveringsvermogen:	20 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

PCBA Routermachine

Kleur:

Wit

Platform:

Dubbel.

Snijgereedschap:

Vervaardiging uit produkten bedoeld bij de posten 8528 tot en met 8528

Operatiesysteem:

Windows

Verzamelen van schroot:

Stofcollector

Garantie:

1 jaar

Spanning:

AC380V 50Hz

Verpakking Details:

Houten verpakking met schuim

Levering vermogen:

20 sets per maand

Markeren:

Basler Camera PCB Router Machine

Dual Table PCB Router Machine

Precieze programmering pcb-router machine

Productbeschrijving

RT350/360/360A/380A Twin Table PCB Router Machine met dubbele tafel voor continu werk
Hoofdkenmerken

Het beschikt over een tweetalig software-besturingssysteem, dat zowel Chinees als Engels ondersteunt voor gebruiksgemak.
Integreert een Duitse Basler-hogsnelheidscamera met de programma-modus voor foto's op het hele bord voor nauwkeurige en efficiënte beelden.
Uitgerust met geavanceerde automatische routing tool (bit) veranderende mogelijkheden, break tool detectie en tool hoogte correctie functies, zorgen voor naadloze werking en onderhoud.
Het heeft een dubbele tafel die continu werkt, waardoor de productie-efficiëntie en de doorvoer aanzienlijk worden verbeterd.

Specificatie

Model van de machine	NT1 gewassen	BT1 deeltjes	RT-verbinding	RT-vervaardiging
PCB-snijgrootte	340*360 mm	340*360 mm	340*360 mm	350*250 mm
Snijvoorwerp	Lijnen, punten, bogen, cirkels, enz.	Lijnen, punten, bogen, cirkels, enz.	Lijnen, punten, bogen, cirkels, enz.	V-groef, stempelgat, cirkelvormig punt, enz.
Snijtafel	Tweelingtafel	Tweelingtafel	Tweelingtafel	Tweelingtafel
Snijnauwkeurigheid	± 0,08 mm	± 0,05 mm	± 0,05 mm	± 0,05 mm
Herhalingsnauwkeurigheid	± 0,015 mm	± 0,01 mm	± 0,01 mm	± 0,01 mm
Maximale bewegende snelheid van de as	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s
Spindel	Chinees merk	Chinese merk/NSK-spindel (facultatief)	Japan NSK/Duitsland Sycotec	V-blad + spindel van Chinese merk
Werktuigwisselmodus	Handmatige gereedschapswisseling	Handmatige gereedschapswisseling	Automatisch	Handmatige gereedschapswisseling
Spindle routing snelheid	Maximum: 60000 tpm	Maximum: 60000 tpm	Maximum: 60000 tpm	Maximum: 60000 tpm
Werktuigdetectie	Automatisch insinken van gereedschappen, het breken van gereedschappen	Automatisch insinken van gereedschappen, het breken van gereedschappen	Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap	Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap
Snij snelheid	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar
PCB-snijdikte	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Programmeringsmethode	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.
Controlemethode	PC-precisie 4-asbesturing	PC-precisie 6-asbesturing	PC-precisie 6-asbesturing	PC-precisie 6-asbesturing
X,Y1,Y2,Z aangedreven motor	Chinese merk servo driver	Panasonic A6 servo driver	Panasonic A6 servo driver	Panasonic A6 servo driver
Geschikte grootte van routingbits	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm
Stroomvoorziening	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig
Maatwerkgrootte	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)
Gewicht van de machine	800 kg	800 kg	800 kg	800 kg
Vermogen van de stofreiniger	3 pk	3 pk	3 pk	3 pk
Stroomvoorziening voor stofzuivering	AC380V 3-fase	AC380V 3-fase	AC380V 3-fase	AC380V 3-fase
Afmetingen zonder stof	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)
Gewicht van de stofreiniger	155 kg	155 kg	155 kg	155 kg
Methode voor stofreiniging	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)

Zeven functionele menu's

1.Informatie over het apparaat
Toont informatie over de status van de machine, met inbegrip van het gebruik van camera's, lichtbronnen, gereedschappen, enz.

2- Programma-editor.
In deze modus kan de snijlijn snel en nauwkeurig worden bewerkt door middel van de beeldonderwijsmethode.

3.Systeemprogramma
In deze modus hoeft de gebruiker alleen het start- en eindpunt in te stellen en zal de machine automatisch het gehele snijproces voltooien.

4.Positiecorrectie
In deze interface kunt u de positie instellen. Wanneer de positie is bereikt, zal de machine automatisch detecteren en stoppen.

5.Manuele modus
In deze modus kan de gebruiker handmatig verschillende acties van de machine bedienen, waaronder X/Y-asbewegingen, gereedschapsrotatie, enz.

6- Behoud de instellingen.
In deze interface kunt u het werklogboek van de machine bekijken, met inbegrip van de productiedatum, de werktijden, de storingsgegevens, enz.

7.Procesparameters
In deze interface kunt u verschillende parameters van de machine instellen, waaronder cameraparameters, lichtbronparameters, gereedschapparameters, enz.

Voordelen

Functie voor het detecteren van gereedschapsbreuken, realtime monitoring van het gebruik van gereedschap
Duitse Basler Camera PCB Router Machine met dubbele tafel voor nauwkeurige programmering 0

Automatische gereedschapscorrectiefunctie om bij het wisselen van gereedschappen problemen met hoogteafwijkingen te voorkomen

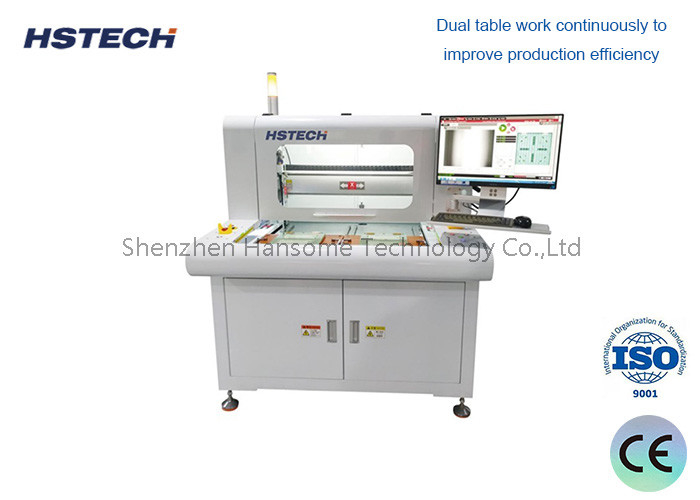

Dubbele tafels werken continu om de productiviteit van de machine te maximaliseren

Duitse Basler Camera PCB Router Machine met dubbele tafel voor nauwkeurige programmering 2

Saagblad en spindel combinatie snijden
