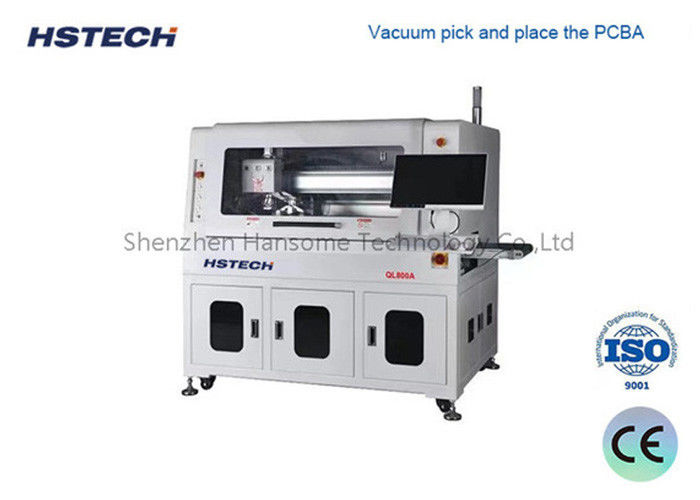

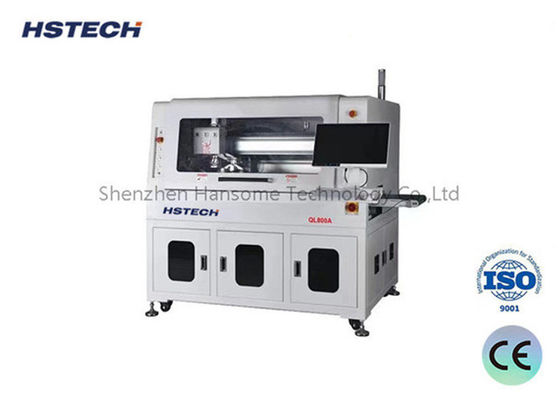

Vacuumbaseerde PCB-routermachine met behulp van vacuüm

Merknaam:	HSTECH
Modelnummer:	RM-F550
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	20 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Offline PCBA Router machine

Platform:

Dubbel.

Werkplatform:

300*350mm

Herhalingsnauwkeurigheid:

±0.01

Snijnauwkeurigheid:

±0.03

Afmetingen van de machine:

1200*1050*1440mm ((L*W*H)

Verpakking Details:

Houten verpakking

Levering vermogen:

20 sets per maand

Markeren:

Precision PCB Router Machine

Vacuum-Based Handling PCB Router Machine

Productbeschrijving

Inleiding

Gebouwd op precisie en efficiëntie, maakt deze inline automatische PCBA routing machine gebruik van een jig-gebaseerd systeem om de PCBA te stabiliseren tijdens de onderkant routing.een geavanceerd zuigmechanisme met spuitstuk, dat de PCBA met zijn jig als een eenheid optilt en plaatstDeze innovatie stelt de machine in staat stempelgaten, gebogen PCB's en andere onregelmatige PCB-configuraties te verwerken, waardoor de werkstromen worden geoptimaliseerd en de productiviteit wordt verbeterd.

Kenmerken

Het vacuüm-gebaseerde systeem zorgt voor een nauwkeurige behandeling van PCBA.
Onderkant snijden met precisie op maat van PCBA-behoeften.
Het snijden op twee platforms verhoogt de productiviteit.
Een gebroken mes detecteren minimaliseert de downtime.
Naadloze integratie met automatische productielijnen.
SPC-statistieken kunnen worden geïntegreerd met ERP voor op data gebaseerde beslissingen.
Optioneel: automatische gereedschapswisseling, explosiebestendige vacuüm, luchtvolumebewaking.

Technische details

Model	QL800A
Maximale PCB-grootte	260x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Transmissiehoogte	900 ± 50 mm
Vervoerrichting	Links naar rechts
Transportsnelheid	1500 mm/s (max) Instelling
Laadmodus	Vervoergeleidingsspoor van het sectietype
Aanpassing van de spoorbreedte	Automatisch
Communicatie-interface	SMEMA
PCB-positionering	Positionering van de armaturen
Verzamelsysteem	Vacuümzuigopname
Snijspindel/snelheid	60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk)
Koeltype	Zelfkoud type
Automatische gereedschapswisseling	niet-verplichte
Breek het mes.	- Ja, dat klopt.
Scheidingssnelheid	5-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Flesseringskit	φ0,8~φ3,0 rechtse rotatie, staal van wolfraam
Herhalingspositie-nauwkeurigheid	±0,1 mm
Coördinatie van de snelheid	1000 mm/s
Type plaat	ESD-bandvervoer / batch-paneel forwarding unit
Inzameling van afvalstoffen	Inzameling van afvalkasten
Programmering van procedures	GERBER tekeningen importeren/bewerken programma via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V, 50/60Hz, 3 kW
Maatwerkgrootte	1500 x 850 x 1600 mm
Gewicht	Ongeveer 800 kg

Maatwerkgrootte

Vacuumbaseerde PCB-routermachine met behulp van vacuüm 0

Ondergrote routing en stofverzamelaar

Vacuumbaseerde PCB-routermachine met behulp van vacuüm 1

Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van machine kalibratie,compensatie en positionering,met een hoge stabiliteit en anti-verstoring capaciteit.

Vacuumbaseerde PCB-routermachine met behulp van vacuüm 2

Omnipotentie vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.

Vacuumbaseerde PCB-routermachine met behulp van vacuüm 3

Het is een composiet ontladingssysteem, met behulp van de ESD antistatische band om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, waardoor veel ruimte wordt bespaard met deze methode.

Vacuumbaseerde PCB-routermachine met behulp van vacuüm 4
