Eenbuis schroefklep excentrische schroefrotor precisiemeter en -vervoerapparatuur

Eenbuis schroefklep excentrische schroefrotor precisiemeter en -vervoerapparatuur

Merknaam: HSTECH
Modelnummer: HS-PF-PUR30CC
Moq: 1 stuks
Prijs: Onderhandelbaar
Betalingsvoorwaarden: T/T, Western Union, MoneyGram
Toeleveringsvermogen: 100 sets per week
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE
Naam van het product:
HSTECH
Toepassing:
SMT/FPC/PCB,assemblage
Kwaliteit:
100% getest
Garantie:
1 jaar
Materiaal van het warmte-isolatieblok:
GLUUR
Temperatuurmetingsmethode:
10-40°C
Luchtdruk in de spuit:
0 tot en met 20 Kpa
Verpakking Details:
Kartonnen verpakking
Levering vermogen:
100 sets per week
Markeren:

Een enkelbuis schroefklep

,

excentrieke schroefrotor

Productbeschrijving

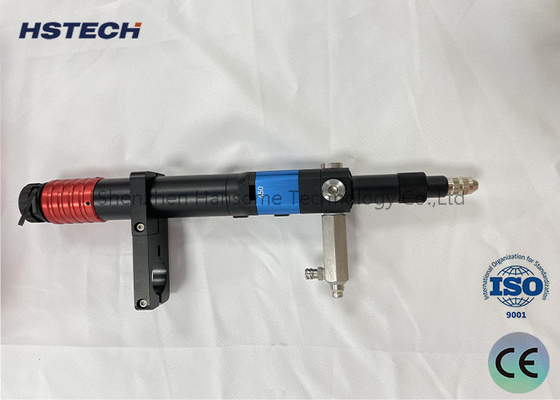

Eénbuis schroefklep excentrische schroefrotor dispenseerklep

Inleiding tot de machine



Eenbuis schroefkleppen zijn precisie volumetrische meting en transport apparaten die een breed spectrum van hoge precisie kwantitatieve transport toepassingen.De schroefpomp met één enkel onderdeel heeft een spiraalvormige structuurDe schroef draait in de statorholte en vervult daarmee een kwantitatieve transportfunctie.,De pomp kan bovendien met behulp van de motor worden omgedraaid.een efficiënte zuigkracht en een gemakkelijke afbraak van de kleefstofDeze functie biedt een effectieve oplossing voor de problemen van druppel- en trekproblemen die tijdens het dispensatieproces worden ondervonden.



Werkingsbeginsel

  1. Het volumetrische meet- en vulsysteem van de enkelbuis schroefklep werkt volgens het principe van de oneindige zuiger, gekenmerkt door een hermetische afdichting tussen de rotor en de stator.Als de rotor draait binnen de stator kern, het bereikt nauwkeurige kwantitatieve levering van colloïden en vloeistoffen met een breed scala aan viscositeiten, van laag tot hoog.

  2. De volumetrische pompen, die centraal staan bij elke toepassing, zorgen voor drukstabiliteit en lineaire pompeigenschappen.Deze pompen stellen een voorspelbare correlatie vast tussen pompsnelheid, tijd en de doorstroming, waardoor consistent materiaal meting door middel van ofwel tijd controle of pomp rotatiesnelheid.

  3. Ongeacht of de vloeistoffen een lage of een hoge viscositeit hebben, van slijtagebestendige materialen zijn gemaakt of zeer gevuld en gevoelig zijn voor structurele veranderingen,de precisie van de afgifte wordt niet beïnvloed door viscositeitsverschillen.



Specificatie

Parameter/model HS-300 HS-450 HS-600 HS-700
Doorvoer per omwenteling 0.01 ml 0.05 ml 0.02 ml 0.06 ml
Uiterlijk L267MM,φ29MM L294MM,φ29MM L322MM,φ33.5MM L322MM,φ33.5MM
Gewicht 425 g 450 g 610 g 610 g
Inlaatdruk 0-6bar 0-6bar 0-6bar 0-6bar
Maximale uitgangsdruk 20 bar 20 bar 20 bar 10 bar
Volumetrische doorstroming 00,12-1,48 ml/min 00,5-6,0 ml/min 1.46.0 ml/min. 5.3-60,0 ml/min
Toepasselijke colloïde viscositeit 0-1000.000cps 0-1000.000cps 0-1000.000cps 0-1000.000cps
Minimumhoeveelheid lijm 0.001 ml 0.004 ml 0.015 ml 0.060 ml
Werkomgeving 0-40°C 0-40°C 0-40°C 0-40°C
Precisiefout ± 1% ± 1% ± 1% ± 1%
Statormateriaal Perfluorether/Fluoroelastomer/Gom Perfluorether/Fluoroelastomer/Gom Perfluorether/Fluoroelastomer/Gom Perfluorether/Fluoroelastomer/Gom
Rotormateriaal Roestvrij staal/keramiek Roestvrij staal/keramiek Roestvrij staal/keramiek Roestvrij staal/keramiek
Uitgangspoort Luerbevestigingen Luerbevestigingen Luerbevestigingen Luerbevestigingen
Bedrijfsomstandigheden 10-40°C 10-40°C 10-40°C 10-40°C
Herhaalbaarheid > 99% > 99% > 99% > 99%
Minimale naaldgrootte TT25G (ID 0.)26, OD 0,51) TT20G (ID 0.)6, OD 0,91) TT18G (ID 0.)84, OD 1.27) ID 1,0 of meer



Productkenmerken en voordelen

Hoge precisie bij het verspreiden van lijm:

Door gebruik te maken van een servomotor en een excentrisch schroefstaafvoermeganisme kan de lijm continu en stabiel met hoge precisie worden afgeleverd.

Een breed scala aan lijmviscositeiten en -volumes:

Door het motortoerental en de gasdruk aan te passen, kunnen verschillende lijmviscositeiten worden afgeleverd en kan het afgeleverde lijmvolume snel worden gewijzigd.

Geen lijm die druppelt of trekt

De motor kan de lijm omdraaien en terugzuigen, waardoor het probleem van lijmdruppelen of trekken effectief wordt opgelost.

Uitstekende aanpasbaarheid van de stator:

De stator is bestand tegen middelmatige corrosie en heeft een lange levensduur, waardoor de totale eigendomskosten van de gebruiker aanzienlijk worden verlaagd.

Echte volumetrische meting:

Het systeem maakt gebruik van een echte volumetrische transport, waardoor de doorstroming niet wordt beïnvloed door drukveranderingen.

Hoge uitgangsdruk:

De uitgangsdruk van de enkele pomp is ≥ 20 bar.

Toepassingsgebieden:

Het product is op grote schaal toepasbaar in de sectoren automotive, elektronica, lucht- en ruimtevaart, hernieuwbare energie, voedingsmiddelen, farmaceutische producten, biotechnologie en 3D-printen.
