| Merknaam: | HSTECH |
| Modelnummer: | AR-7 |
| Moq: | 1 set |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram |
| Toeleveringsvermogen: | 50 stuks per maand |

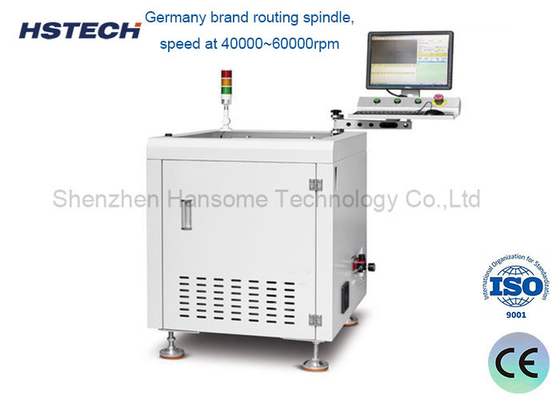

High Speed Mini Offline PCBA Router Machine voor kleine PCB's met flexibel snijden
Inleiding:
Deze apparatuur is een gespecialiseerde routingmachine, op maat gemaakt voor de kleine of individuele productie van PCBA (printed circuit board assembly).De kernfunctionaliteit ervan draait om het uitvoeren van precieze snij- en segmentatiewerkzaamheden op PCB's met gemonteerde componentenDoor gebruik te maken van de meest geavanceerde CNC-technologie (Computer Numerical Control) bereikt de machine een ongeëvenaarde precisie en herhaalbaarheid in haar werkzaamheden.
Kenmerken:
Autonome offline scheiding:
Het systeem werkt onafhankelijk, waardoor een soepele en efficiënte automatische scheiding van PCB's mogelijk is, waardoor de werkstromen worden geoptimaliseerd en de stilstandstijden worden geminimaliseerd.
Compact PCBA-router:
Deze router is ideaal voor kleine pcb's en past niet alleen comfortabel in krappe fabrieksruimtes, maar biedt ook kosteneffectieve en ruimtebesparende productieoplossingen.
Aanpasbare armaturen:
Deze bevestigingen zorgen voor compatibiliteit en stabiliteit in een breed scala aan PCB-ontwerpen en -groottes, waardoor precieze verwerking mogelijk is.

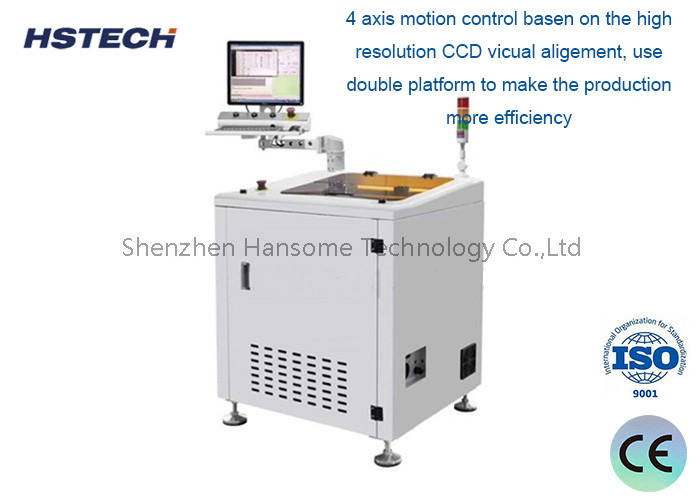

Geïntegreerd PC- en CCD-visiesysteem:
Met een PC-gestuurd systeem van hoge precisie en een CCD-visie-systeem, maakt deze opstelling een precieze uitlijning en monitoring van het snijproces mogelijk, waardoor een uitzonderlijke nauwkeurigheid wordt gewaarborgd.
Programmeerbaar met compensatie en geïntegreerd stofbeheer:
Geavanceerde programmeringsmogelijkheden, met inbegrip van ingebouwde compensatiefuncties, passen zich aan voor kleine onnauwkeurigheden, waardoor optimale prestaties worden behouden.Het geïntegreerde stofbeheersysteem zorgt ervoor dat de werkruimte schoon en vrij is van puin.
met een vermogen van meer dan 50 W;
Deze router is ontworpen om PCB's van 410 tot 510 mm in grootte te verwerken en biedt veelzijdigheid en schaalbaarheid om aan diverse productievereisten te voldoen.
Vermogen voor het snijden van twee producten:
De veelzijdigheid van de machine maakt het mogelijk om twee verschillende soorten producten op dezelfde machine te snijden, waardoor de efficiëntie wordt verhoogd en de noodzaak van gespecialiseerde apparatuur wordt verminderd.
Flexibel operationele platform:
Met een open platformontwerp maakt de router het handmatig voeden en lossen eenvoudig. Optioneel kan hij worden uitgerust met een robotarm voor volledig geautomatiseerde bewerkingen.het verhogen van de productiviteit en het minimaliseren van arbeidskosten.
Specificatie:
| Model | AR-7 | AR-7 mini |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Werkgrootte | 50x50~410x460 mm (maximaal) | 50x50~260x310mm (maximaal) |
| Laadmodus | Handleiding | |
| Snijspindel/snelheid | 5000 tot 60.000 t/min | |
| PCB-dikte | 0.4-4mm | |
| Scheidingssnelheid | 1-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Bevestigingstype | Vervaardiging | |
| Programmeren | Visieonderwijs, inline programmering | |
| Flesseringskit | φ0,8~φ3,0 rechterzijde, staal van wolfraam | |
| Methode voor het opvangen van stof | Onderdolverzameling | |
| Stofverzamelaar | 3 fasen, 380V, 1,2 kW | |
| Geluid | < 75 dB | |
| Controlesysteem | Industriële pc's | |
| Spindelmerk | Duits merk, Sycotec 4025 | |
| Servomotor | A5-serie | |
| Bewegingscontrole | 4 asbewegingsbediening | |
| Schroef met lood | C5 slijpschroeflood | |
| Lineaire gids | P rang stilte gids | |
| Camera | Duitse merk Imaging 40W industriële camera | |
| Maatwerkgrootte | 700*800*930 mm | 500*650*930 mm |
| Scherm |
17 inch.
|
|
Typische toepassingsscenarios:
Persoonlijke of kleinschalige elektronische DIY-projecten:
Perfect voor het maken van je eigen PCB-circuits voor persoonlijke of kleinschalige DIY elektronische projecten.
Vervaardiging van PCBA in kleine batches:
Ideaal voor snelle prototyping en productie in kleine series, om te voldoen aan de behoeften van kleine fabrikanten en innovators.
Snijden en splitsen van PCB's voor reparaties en wijzigingen:
Uitstekend voor het nauwkeurig snijden en splitsen van PCB's tijdens reparaties of wijzigingen van elektronische apparaten, waardoor efficiënte en nauwkeurige aanpassingen worden gewaarborgd.
Onderwijstoepassingen in onderwijslaboratoria:
Een onbetaalbaar hulpmiddel in onderwijslaboratoria, waardoor studenten praktische ervaring kunnen opdoen en hun begrip van PCBA-verwerkingstechnologie kunnen verdiepen.
