High-Speed Automatic Dual Spindle PCB Depaneling Machine voor PCBA-snijden met hoge dichtheid

High-Speed Automatic Dual Spindle PCB Depaneling Machine voor PCBA-snijden met hoge dichtheid

Merknaam:	HSTECH
Modelnummer:	RT350/RT360/RT360A
Moq:	1 st
Prijs:	negotiable
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCBA Routermachine

Snijgereedschap:

Freeskutter

Platform:

Dubbele

Verzamelen van schroot:

Stofafscheider

Spanning:

AC220V 50Hz

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

Snelle automatische PCB-depanelingmachine

PCBA-snijmachine met dubbele spindel

PCB-depanelingrouter met hoge dichtheid

Productbeschrijving

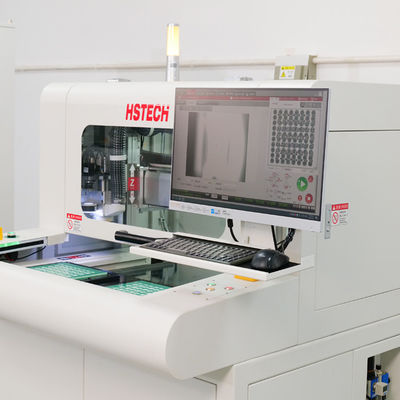

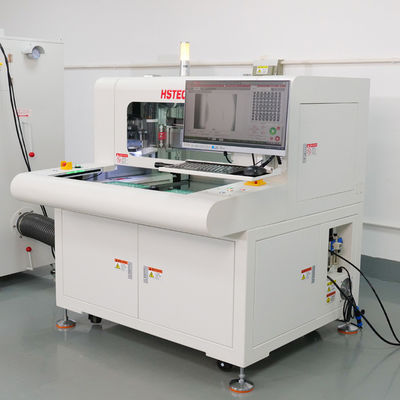

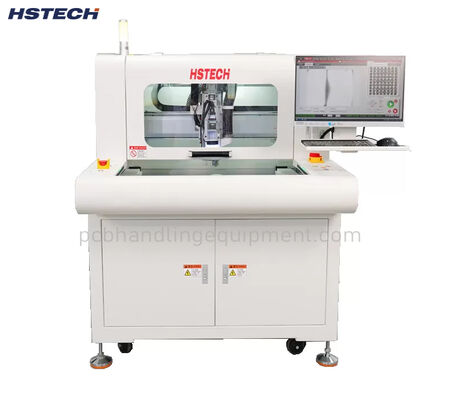

High-Speed Automatic Dual Spindle PCB Depaneling Machine

Ontworpen voor PCBA-snijden met hoge dichtheid met precisie, efficiëntie en betrouwbaarheid voor SMT-assemblage-toepassingen.

Productoverzicht

De PCB Router Depaneling Machine is een hoogwaardige, elektrisch gecontroleerde depanelingoplossing die is ontworpen voor de elektronicaproductie-industrie.Het scheidt efficiënt multi-up PCBA-platen in individuele eenheden met uitzonderlijke precisie, waardoor mechanische belastingen en kwaliteitsrisico's die gepaard gaan met traditionele handmatige of V-gesneden deklaagmethoden worden geëlimineerd.

Met een hogesnelheidsspindel (tot 60.000 RPM) en geavanceerde servo-aangedreven bewegingscontrole is deze machine ideaal voor het ontwerpen van kleine tot middelgrote PCBA-platen, waarondercomplexe ontwerpenSelecte modellen met dubbele werkplatforms ondersteunen continue productie, waardoor stilstandstijden worden geminimaliseerd en de doorvoer in SMT-assemblagelijnen wordt gemaksimaliseerd.

Hoofdbeginsel

In tegenstelling tot conventionele deklaagtechnieken maakt de PCB Router deklaagmachine gebruik van een snelle roterende wolfraamstaalfreesmachine om vooraf geprogrammeerde paden op het PCB te snijden.Dit geavanceerde proces biedt aanzienlijke voordelen:

Geen mechanische spanning:De freesmachine verwijdert het materiaal schoon, waardoor buigingen, scheuren of schade aan onderdelen voorkomen worden
Hoogprecisie snijden:Servo-aangedreven systeem zorgt voor consistente snijpaden op complexe, hoogdichte planken
Schoon, borrelvrije randen:Een hogesnelheidsspindel en een speciale stofverzamelaar elimineren puin en verminderen de vorming van builen
Programmeerbare paden:Ondersteunt op maat ontworpen afbeeldingen met inbegrip van onregelmatige vormen en multi-up layouts

Belangrijkste kenmerken en voordelen

Kenmerken	Detail	Voordelen
Elektrische besturing, geen luchtbron vereist	Werkt op zuiver elektrisch vermogen, zonder persluchtleidingen	Vergemakkelijkt de installatie, verlaagt de infrastructuurkosten, voorkomt stilstand van de luchtvoorziening
Hoge stabiliteit en eenvoudig onderhoud	Robuust mechanisch ontwerp met precisiecomponenten en open structuur	Minimaliseert storingen, verkort onderhoudstijd, verlengt levensduur
Eenvoudige werking en korte wisseltijd	Gebruikersvriendelijke software met toetsenbord/muisbesturing en intuïtieve programmering	Vermindert de opleiding van de bediener, maakt snelle baanwisseling mogelijk, maximaliseert de uptime
Dual Work Platforms (Selecteer modellen)	Dubbele draaiplatforms maken het laden/ontladen tijdens het snijden mogelijk	Verdubbelt de productie-efficiëntie, elimineert rusttijd tussen partijen
High-Speed Spindle (tot 60.000 RPM)	5000~60000 RPM autoverkoelingspindel met wolfraamstaalknipmachines	Levert schone, snelle snijwerkingen op verschillende PCB-materialen voor alle productievolumes
Systemen voor het opvangen van stof op de bodem	Stofverzamelaar met een grote capaciteit en een ontwerp voor het opvangen van stof aan de bodem	Het vangt slijtage op, houdt de werkplaats schoon, voorkomt verontreiniging van onderdelen

Productspecificaties

Artikel 1	NT1 gewassen	RT360 / RT360A
Model	NT1 gewassen	RT360 / RT360A
Structuur	Eenvoudige spindel, dubbele werkplatformen	Dual Spindle, Dual Work Platforms
Machina Grootte (mm)	100012001550	120014001550
Bruto gewicht	700 kg	900 kg
Grootte van de stofverzamelaar (mm)	6256001600	6256001600
Methode voor het verzamelen van stof	Onderste collectie	Onderste collectie
Grootte van het werkplatform	300 x 400 mm	410*510 mm
Type platformrijtuig	Dubbel draaiplatform, precisie slicer met 3-fasemotor omvormer	Dubbel draaiplatform, precisie slicer met 3-fasemotor omvormer

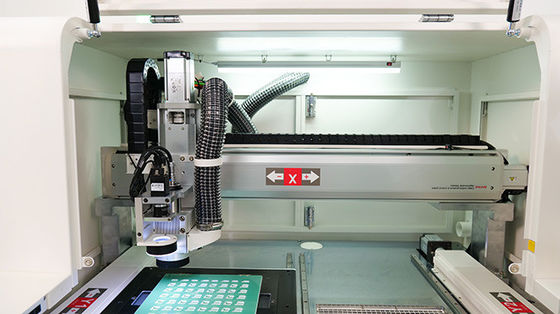

Voersysteem	X/Y/Z-as aangedreven door servomotor; W-as aangedreven door driefase-motorfrequentieomvormer	X/Y/Z-as aangedreven door servomotor; W-as aangedreven door driefase-motorfrequentieomvormer
Routing Spindle	5000~50000 RPM, automatische koeling	5000~60000 RPM, automatische koeling
Snij snelheid	1 ‰ 100 mm/s	1 ‰ 100 mm/s
Snijnauwkeurigheid	± 0,05 mm	± 0,05 mm
Herhalingsnauwkeurigheid	±0,02 mm	±0,02 mm
Asbewegingssnelheid	800 mm/s	800 mm/s
Z-as systeem	Schroefgedreven, dubbelgeleider	Schroefgedreven, dubbelgeleider
Routerkit	Freesmachine, φ0,8~φ3,0 links draaien, staal van wolfraam	Freesmachine, φ0,8~φ3,0 links draaien, staal van wolfraam
Levensduurcontrole van gereedschap	Beheersprogramma voor software	Beheersprogramma voor software
Actieve beschermende functie	Veiligheidslichtgordijn	Veiligheidslichtgordijn
Veiligheidsdeur	Handdeur	Handdeur
Foutwaarschuwing	- Ja, dat klopt.	- Ja, dat klopt.
Programmmethode	Zelfprogrammering, camera bediend door toetsenbord en muis	Zelfprogrammering, camera bediend door toetsenbord en muis

Toepassingen en geschikte industrieën

Deze pcb-router-defanelingmachine wordt op grote schaal gebruikt in elektronicaproductie-industrieën die nauwkeurige, stressvrije defaneling vereisen:

ConsumentenelektronicaSmartphones, wearables en huishoudelijke apparaten met kleine tot middelgrote PCBA-boards
Elektronica voor de automobielindustrie:ECU's, sensoren en besturingsmodules die een hoge betrouwbaarheid vereisen
Medische hulpmiddelen:Medische apparatuur PCB's waarbij de integriteit van de onderdelen van cruciaal belang is
Telecommunicatie:Netwerkinrichtingen en routers met componenten met een hoge dichtheid en een fijne toonhoogte
Industriële controle:PLC's, motoren en industriële automatiseringssystemen
