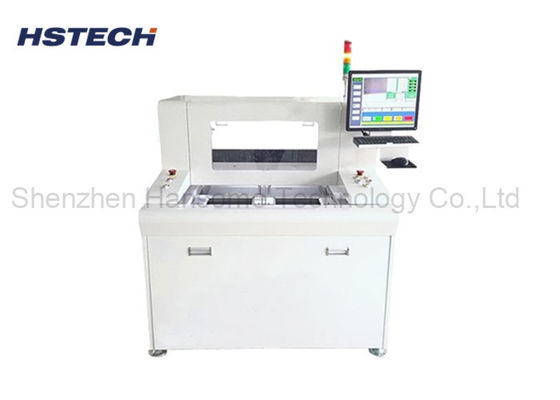

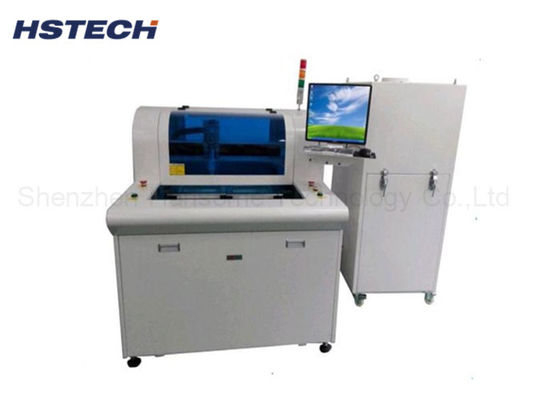

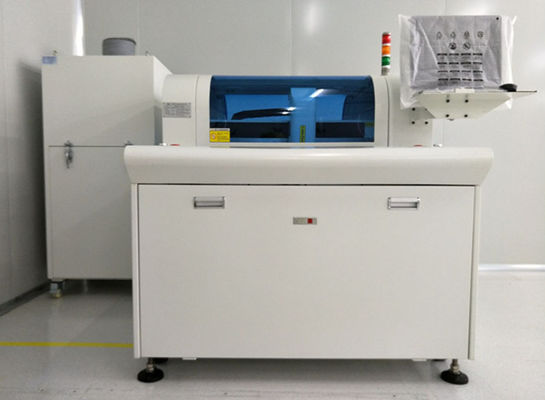

Double Platform 4 Axis PCBA Router Machine Automatic PCB Depanling Machine met CCD detectie

Double Platform 4 Axis PCBA Router Machine Automatic PCB Depanling Machine met CCD detectie

Merknaam:	HSTECH
Modelnummer:	RM-560
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCBA Routermachine

Andere naam:

Automatische PCB-router

Spanning:

AC380V 50 Hz

Routingspindel:

6000 tpm

Bruto gewicht:

700 kg

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

4-assige PCBA-routermachine met CCD-detectie

automatische pcb-plaatmachine met CCD

dubbelplatform pcb depaneling router

Productbeschrijving

Double Platform 4 Axis PCBA Router Machine

Automatic PCB Depaneling Machine with CCD Detection voor precisie-separatie van SMT post-process PCBA assemblies.

Productoverzicht

Deze double-platform automatische PCB depaneling router is precision separation equipment specifically designed for SMT post-process PCBA cutting.Een 4-assig servo-drijfsysteem.De machine werkt volledig automatisch, met vooraf geprogrammeerde snijpaden.

Het hanteert effectief scheidingseisen voor stamp-hole gekoppelde PCB's, gebogen circuit boards, en verschillende onregelmatig gevormde assemblages.vervangen van verouderde traditionele V-Cut separators om schoner te leveren, stressvrije afweerslagresultaten.

Met behulp van een Windows besturingssysteem met ingebouwde CCD visuele positioneringsdetectie, kunnen operators de gehele snijprocedure in real time monitoren.Ensuring stable machining accuracy and consistent finished PCB quality for mass electronics production (verzekeren van stabiele bewerkingsnauwkeurigheid en consistente afgewerkte pcb-kwaliteit voor massa-elektronicaproductie).

Werkingsbeginsel

File Import & Program Setting:Operators importeren PCB Gerber-bestanden of handmatig markeren snijtracks op het Windows touch control systeem om onafhankelijke routing programma's te genereren voor elk bordmodel.
CCD visuele positionering kalibratie:De ingebouwde CCD-camera identificeert automatisch PCB-fiduciale merken om snijbanen te kalibreren, waardoor handmatige positioneringsfouten worden geëlimineerd.
Servo-Driven Precision Routing:Het 4-assige servomotor systeem stuwt de 6000 RPM high-speed spindle om te bewegen langs vooraf bepaalde paden.The sharp routing bit cuts through PCB connecting tabs gently without stretching or cracking components on PCBA. De scherpe routing bit snijdt door PCB connecting tabs zachtjes zonder componenten te rekken of te kraken op PCBA..
Dust Collection & Finished Board Output:Een geïntegreerde interne stofverzamelaar absorbeert alle snijdres en resinstof tijdens de werking om de werkzone schoon te houden.

Belangrijkste kenmerken

6000 RPM high-speed routing spindle voor glad snijden met lage trillingen en geen component damage
Double independent worktable design voor afwisselend laden en lossen om de productie efficiëntie te maximaliseren
Full HIWIN lineaire gids transmissie voor ultra-smooth beweging, lange levensduur, en stabiele snijnauwkeurigheid
4-axis servo motor full drive met accurate position control en repeat positioning error minder dan 0.02mm
Windows intelligent operating system supporting Gerber file direct import and manual point-to-point positioning
Ingebouwd CCD visuele detectie systeem voor real-time track monitoring en automatische offset correctie
Integrated powerful dust collector to collect PCB powder and cutting scraps, protecting spindle and workshop environment (geïntegreerde krachtige stofverzamelaar om PCB poeder en snijschroot te verzamelen, spindle en workshop omgeving te beschermen)
Wide material compatibility including FR4 rigid PCB, aluminum substrate, FPC flexible circuit board, and composite boards.
Ideale vervanging voor traditionele V-Cut separators, handling stamp-hole linked panels en curved special-shaped boards
Laag bedrijfsgeluid, compacte carrosserie, eenvoudig onderhoud en eenvoudige training.

Technische specificaties

Model	RM 560.
Structuur	Single Spindle, dubbele werkplatforms
Machina Grootte (mm)	100012001550
Bruto gewicht	700 kg
Grootte van de stofverzamelaar (mm)	6256001600
Methode voor het verzamelen van stof	Onderste collectie
Grootte van het werkplatform	300 x 400 mm
Type platformrijtuig	Dubbel draaiplatform, precisie slicer met 3-fasemotor omvormer
Voersysteem	X/Y/Z axis gedreven door servomotor, W axis gedreven door drie fase motor frequentie-omvormer
Routing Spindle	6000 rpm
Snij snelheid	1-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Herhalingsnauwkeurigheid	±0,02 mm
Asbewegingssnelheid	800 mm/s
Z-as systeem	Schroefgedreven, dubbelgeleider
Routerkit	Milling cutter, φ0.8~φ3.0 links draaien, Shank Tungsten Steel
Levensduurcontrole van gereedschap	Beheersprogramma voor software
Actieve beschermende functie	Veiligheidslichtgordijn
Veiligheidsdeur	Handdeur
Foutwaarschuwing	- Ja, dat klopt.
Programmmethode	Zelfprogrammering, camera gecontroleerd door toetsenbord en muis.

Compatible PCB Materials

FR4 rigid circuit board, aluminium base PCB, FPC flexible board, CEM-1 composite board, thin multi-layer PCB

Main Depaneling Applications

Stamp-hole connected PCB panels
Irregular curved contour circuit boards
Thin delicate assemblies met gevoelige SMT componenten.
Small batch prototype PCBA & large-volume mass production lines
