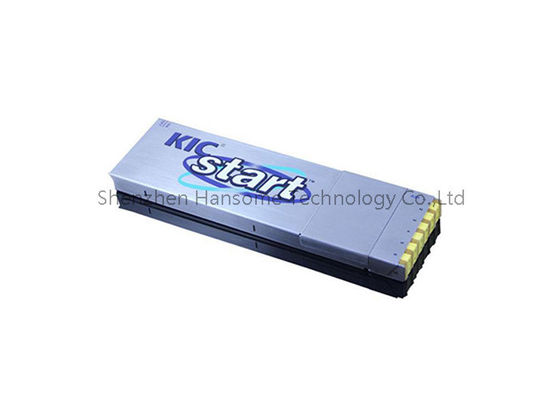

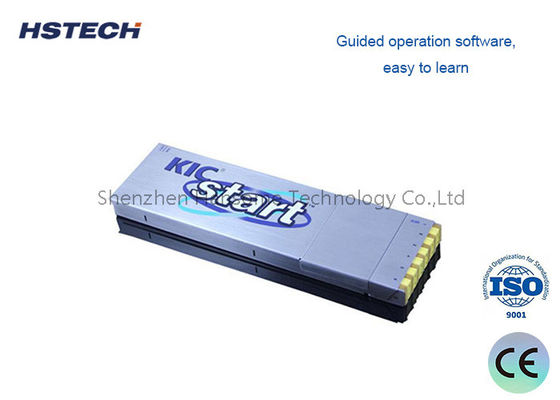

TCK Serie SMT thermische profiler met RF-transceiver 0,1C resolutie en hi-temp plakband

De TCK Serie Thermische Profiler is een professioneel, uiterst nauwkeurig temperatuurprofileringsapparaat, speciaal ontworpen voor SMT reflow ovens en industriële thermische procesbewaking. Als kernapparatuur voor thermische profilering in de elektronicafabricage, ondersteunt deze thermische profieltester multi-kanaals synchrone temperatuurverzameling, met 80000 datapunten per kanaal en een ultra-hoge temperatuurresolutie van 0,1°C, wat zorgt voor een volledige en nauwkeurige registratie van de gehele verwarmings- en koeltemperatuurcurve van productiebatches.

Uitgerust met een ingebouwde RF-transceivermodule, realiseert de reflow oven thermische profiler stabiele draadloze gegevensoverdracht, ondersteunt real-time gegevensweergave en offline gegevensopslag. In combinatie met professionele, hittebestendige zelfklevende tape, kan het thermocouples stevig op printplaten en werkstukken bevestigen, en zich aanpassen aan industriële omgevingen met hoge temperaturen zonder los te laten of te falen. Breed toepasbaar voor dagelijkse temperatuurdetectie, proceskalibratie en kwaliteitsoptimalisatie van diverse thermische verwerkingsapparatuur, is het een essentieel precisietestinstrument voor gestandaardiseerde SMT-productielijnen.

1. Thermische profiler
2. Isolatiebox
3. Temperatuurtestkabel
4. Gegevensdownloadkabel
5. Oplader
6. Hittebestendige zelfklevende tape
7. Software CD
8. "+ " schroevendraaier
9. Pincet
10. Geïsoleerde handschoenen
11. Solderdraad
12. Schaar
13. Instrumentenkoffer
14. Gebruikershandleiding
15. Acceptatiecertificaat
16. RF Transceiver (Kies Samenstelling)
17. Wave Test Systeem (Kies Samenstelling)

1. Thermocouple: K-type thermocouple
2. Bemonsteringsinterval: 0.05sec---600sec Instelbaar met software
3. Opgenomen gegevens: 80000 punten/kanaal, Kan 20 sets profielen opnemen
4. Resolutie: 0.1°C
5. Temperatuurmeetbereik: 0—1000°C
6. Nauwkeurigheid temperatuurmeting: ±1.0°C
7. Totaal vermogen: ≤120mW
8. Bedrijfsspanning: 3.6VDC, oplaadbare batterij
9. Afmetingen: 195(L)×82(B)×21(H)mm 195(L)×103(B)×21(H)mm
10. Isolatiebox: 245(L)×100(B)×30(H)mm
11. Startmodus: Handmatig, gespecificeerde tijd of gespecificeerde temperatuur
12. Opnamemodus: Monitor/Opnemen
13. Verbindingsmodus: USB/RF
14. Softwareversie: Profilermanager 2.0

• PWI
• Piek Temp, Tijd boven de Temp
• Tijd tussen Temp (Reflow)
• Helling tussen Temp (Reflow)
• Helling tussen Tijd (Wave)

• SMT Reflow Procesvalidatie: Stel en verifieer optimale soak-, piek- en TAL (Time Above Liquidus) parameters voor nieuwe productintroducties (NPI).
• Golf- & Selectieve Soldeerprocessen: Monitor voorverwarmingsgradiënten en soldeertemperatuur om koude verbindingen of PCB-delaminatie te voorkomen.
• Uithardings- & Bondingprocessen: Profileer UV/thermische uithardingsovns voor underfill, conformal coating en lijmtoepassingen.
• Automotive & Aerospace Elektronica: Genereer controleerbare thermische gegevens vereist door IATF 16949, AS9100 en andere kwaliteitsmanagementsystemen.
• Contractproductie (EMS): Snelle wisseling verificatie tussen klantjobs om consistentie van de eerste pass yield te garanderen.
• Foutanalyse & R&D: Diagnoseer tombstoning, holtes of bevochtigingsproblemen door thermische gegevens te correleren met defectkaarten.

1. Echte Wereldwijde Compatibiliteit: Universeel voltage opladen, metrische/imperiale schakelaar en meertalige software elimineren regionale barrières—overal inzetbaar zonder herconfiguratie.
2. Lagere Eigendomskosten: Vervangbare hitteschilden en in het veld te onderhouden thermocouple connectoren verminderen langetermijnkosten ten opzichte van verzegelde eenheden van concurrenten.
3. Software Die Uw Taal Spreekt: Intuïtieve UI vereist minimale training; ingebouwde PWI elimineert giswerk, zodat operators—niet alleen ingenieurs—profielen met vertrouwen kunnen valideren.
4. Veerkrachtige Toeleveringsketen: Gestandaardiseerde componenten en wereldwijde kalibratiepartnerschappen zorgen voor een snelle doorlooptijd, waardoor langdurige stilstand door fabrieksreparaties wordt vermeden.
5. Schaalbare Productfamilie: Begin met TCK-3 voor basislijnen en upgrade naar TCK-12 voor complexe automotive boards—allemaal met hetzelfde softwareplatform en accessoires.

Stop met gissen en begin met profileren.Vraag een gratis demo-eenheid evaluatie aan of download ons voorbeeld thermisch profielrapport om de TCK Serie in actie te zien. Onze applicatie-ingenieurs staan klaar om u te helpen bij het selecteren van de juiste kanaalconfiguratie en hitteschild voor uw specifieke oven en bordcomplexiteit.
