PT100 PUR Jetting Valve HS PF PUR30CC Heißschmelz-Dosierventil für SMT FPC PCB-Montage

PT100 PUR Jetting Valve HS PF PUR30CC Precisie Non-Contact Dispenseerunit voor SMT FPC PCB Elektronica Assemblage Hotmelt Polyurethaan Lijm Jet Dispenseerapparatuur

Productintroductie

De PUR Jetting Valve HS‑PF‑PUR30CC is een non-contact, hogesnelheid hotmelt jet dispenseerunit, gebouwd voor precisie industriële automatisering. Uitgerust met een PT100 temperatuursensormodule, levert deze PUR jetting valve stabiele verwarming voor PUR hotmelt lijm, waardoor contactschade aan werkstukken tijdens het doseren wordt geëlimineerd. Ontworpen voor 30cc lijmcartridges, ondersteunt het ultra-fijne punt- en lijnstralen zonder substraten aan te raken. Het kan naadloos worden geïntegreerd met de meeste bewegingsplatforms en wordt veelvuldig ingezet voor SMT-, FPC- en PCB-precisieassemblageprocessen. Als een kerncomponent voor doseren lost het veelvoorkomende pijnpunten op, zoals inconsistente lijmoutput, krassen op werkstukken en frequente lijmblokkades in traditionele contactdoseersystemen.

Het heeft de volgende belangrijkste kenmerken en functies:

1. Hoge precisie stralen: PUR Jetting Valve maakt gebruik van geavanceerde straaltechnologie om de hoeveelheid, snelheid en positie van lijminjectie zeer nauwkeurig te regelen. Deze nauwkeurigheid maakt het geschikt voor toepassingen die lijmapplicatie met hoge precisie vereisen, zoals het bevestigen en afdichten van precisiecomponenten.
2. Instelbaarheid en programmeerbaarheid: De apparatuur heeft instelbare sproeiparameters, zoals lijmsproeidruk, lijmsproeitijd en lijmsproeimodus. Hierdoor kunnen operators fijnafstemming en optimalisatie uitvoeren op basis van specifieke toepassingsbehoeften. Sommige PUR Jetting Valves hebben ook programmeerbare functies, die meerdere lijmsproeimodi en -paden vooraf kunnen instellen om zich aan te passen aan verschillende procesvereisten.
3. Efficiënte productie: PUR Jetting Valve heeft een snelle lijmsproeisnelheid en responstijd om de productie-efficiëntie te verhogen. Het is geschikt voor massaproductieomgevingen, kan de lijmcoatingstaak snel en nauwkeurig voltooien en de productiecapaciteit en efficiëntie van de productielijn verbeteren.
4. Sterke aanpasbaarheid: PUR Jetting Valve is geschikt voor lijmmaterialen met een verscheidenheid aan viscositeiten en vloeibaarheden, waaronder polyurethaanlijm, epoxy lijm, siliconenlijm, enz. De flexibiliteit van het mondstuk en het klepontwerp maakt het aanpasbaar aan verschillende lijmeigenschappen en toepassingsbehoeften.
5. Zelfreinigende functie: Sommige geavanceerde PUR Jetting Valves hebben een zelfreinigende functie, die restlijm in het mondstuk kan verwijderen door reinigingsvloeistof of gas spoelen, waardoor verstoppingen en onderhoudswerkzaamheden worden verminderd.

Principe & Controle

30CC PUR Jetting Valve

1. De PUR injectieklep bestaat uit een trommelverwarmingsmodule, een onder druk staande kapmodule, een mondstukverwarmingsmodule, een stromingspadmodule, een kleplichaammodule en een warmteafvoermodule.
2. De trommelverwarmingsmodule draagt de trommel en de eenfasige verwarming met controleerbare temperatuur. De initiële verwarming van de gel is voltooid.
3. De onder druk staande kapmodule sluit en onder druk zet de trommel en regelt de uitlaatdruk via de controller.
4. De warmteafvoermodule voert warmte af en vermindert het geluid van het kleplichaam.
5. De piëzo-elektrische injectieklep heeft een modulair ontwerp, het deel dat in contact komt met de gel is ontworpen als de runner module, en het deel dat niet in contact komt met de gel is ontworpen als de kleplichaam module.
6. De stromingspadmodule kan worden gewijzigd om te voldoen aan de doseervereisten in verschillende toepassingen.
7. Mondstukdiameters in serie (van 40µm tot 500µm).
8. De mondstukken zijn gecategoriseerd in platte straaltype, naaldtype en verlengtype.
9. Runner modules moeten regelmatig worden gereinigd in een ultrasone reiniger. Afdichtingen mogen niet worden ondergedompeld in organische oplosmiddelen. Speciaal gereedschap is vereist om de mondstukken te reinigen om schade aan de mondstukken te voorkomen.

Jet Valve Controller

1. Het touchscreen bedient de piëzo-elektrische injectieklep en het doseersysteem, ondersteunt MES-communicatie, krachtig, veilig en betrouwbaar.
2. Het touchscreen maakt gebruik van een grafische bedieningsmodus, de componenten van het doseersysteem en de besturingsdisplayfunctie worden grafisch weergegeven, wat beknopt en intuïtief is.
3. Mondstuk verwarmingsapparaat: Het mondstuk moet voor het doseren tot een geschikte temperatuur worden verwarmd. Het verwarmingsapparaat maakt gebruik van een eenfasige verwarmingsmodus.

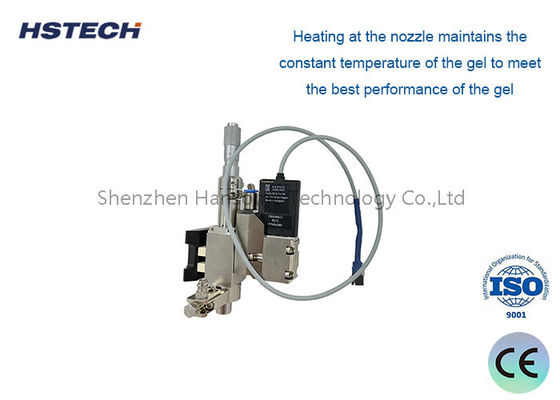

4. Verwarming aan het mondstuk handhaaft de constante temperatuur van de gel om de beste prestaties van de gel te garanderen. De beste prestaties van de colloïde.

Verwarming van mondstuk en trommel

1. Het mondstuk moet voor het doseren tot een geschikte temperatuur worden verwarmd. Het verwarmingsapparaat maakt gebruik van een tweefasige verwarmingsmodus.
2. Verwarming aan het mondstuk handhaaft de constante temperatuur van de gel om de beste prestaties van de gel te garanderen. De beste prestaties van de colloïde.

Specificatie

Voordelen

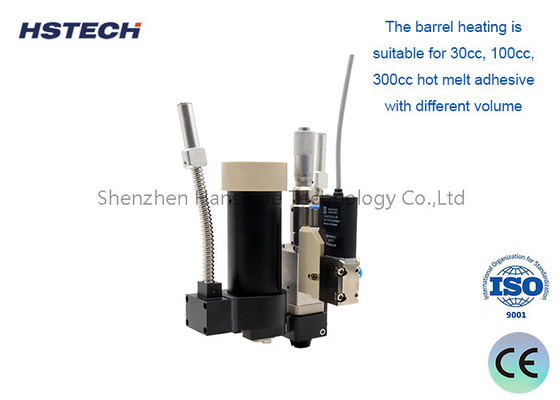

• De trommelverwarming is geschikt voor hotmelt lijm van 30cc, 100cc, 300cc met verschillende volumes.
• Gevormd ontwerp, eenvoudig te vervangen onderdelen, eenvoudige debugging, breed scala aan procesapplicaties.
• Spuitvolume kan nauwkeurig zijn tot 0,3 nL, consistentie van spuitlijmplekken tot 98%.
• Minimale lijndikte van 0,17 mm, minimale punt diameters van 0,15 mm van hotmelt lijmspuitproces kunnen worden gerealiseerd.
• Kan overeenkomen met elk bewegingsplatform op de markt.

Veelzijdige toepassingsscenario's

De HS-PF-PUR30CC is een veelzijdig werkpaard, afgestemd op productieomgevingen met hoge precisie:

• Consumentenelektronica: Precisie structurele bonding, afdichting en waterdichting in smartphones, tablets, smartwatches en TWS-oordopjes.
• Automotive Elektronica: Veilige bonding en afdichting voor autolampen, dashboards, sensoren en EV-batterijcomponenten.
• Halfgeleider & LED-verpakking: Micro-dosering voor MiniLED, optische lensbonding en chipinkapseling waar extreme precisie vereist is.
• Medische Apparaten: Schone, nauwkeurige lijmapplicatie voor wegwerpbare medische apparaten en gevoelige diagnostische apparatuur.

Waarom kiezen voor onze PUR Jetting Valve?

We begrijpen dat bij micro-dosering betrouwbaarheid en precisie niet-onderhandelbaar zijn. De HS-PF-PUR30CC is gebouwd met duurzame, slijtvaste materialen en een dubbel luchtcircuitontwerp dat een snelle 90° lijmbreuk garandeert, waardoor vloeistofvariatie wordt verminderd en consistente prestaties worden gehandhaafd. Onze modulaire structuur verlengt niet alleen de levensduur van kritieke componenten, maar vermindert ook drastisch de onderhoudskosten. Ondersteund door uitgebreide technische ondersteuning, is onze klep ontworpen om uw Overall Equipment Effectiveness (OEE) te maximaliseren en een feilloze productkwaliteit te garanderen.

Klaar om uw doseerproces te verbeteren?

Laat inconsistente lijmapplicatie uw productkwaliteit niet compromitteren of uw productielijn vertragen. Upgrade vandaag nog naar de precisie en snelheid van de HS-PF-PUR30CC PUR Jetting Valve. Neem nu contact met ons op voor een aangepaste offerte, technische gegevensbladen of om uw specifieke doseeruitdagingen te bespreken. Laat ons engineeringteam u helpen de perfecte verbinding te realiseren voor uw geavanceerde productiebehoeften.
